松江HJ-9502輸入模塊接線安裝技術

一．安裝說明：HJ-9502輸入模塊的安裝，通用于 86 暗盒；在被控消防設備附近。

1．輕壓盒體下側并向外拉，將盒體與方形底板分離。

2．用 2 只 M4×25mm 螺釘將方形底板與墻內的 86 暗盒固定住。水平的孔距為 60mm。

3．接線端子：在模塊的左面端子排，自上到下端子為 S+、S-（總線接線端子）、無源反饋接點。

4．接線后，再蓋上盒蓋，安裝完畢。

二．使用方法：

1．將 HJ-9502 輸入模塊 S+、S-與 JB-9108 火災報警控制器的總線相連，無源反饋端子接消防設備無源常 開的輸入信號或水流指示器的輸入信號。

2．模塊巡檢時，輸入動作燈閃亮；模塊反饋時，輸入動作燈常亮。

3．模塊中央設有一只 6 芯插針，用電子編碼方法來設定本模塊總線地址。

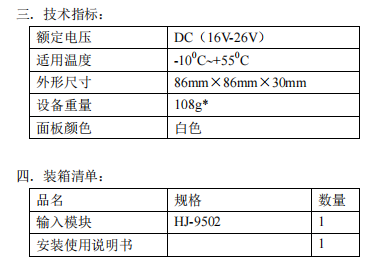

五．執行標準：GB16806-2006
